EcoSeries® Mittel-Eckrungen

Baugleich für Fahrzeuge mit oder ohne Dachaufbau, für Schraub-/Niet-Verschlusstaschen.

Als hintere Eckrungen einsetzbar in Kombination mit EcoSeries® Heck-BW Einfassungen, schraubbaren Eck-Verschlusstaschen und Spannverschlüssen mit langem T-Stück.

Systemübersicht EcoSeries®
06.000.004.99 - Übersicht Klapprungen Ec[...]
PDF-Dokument [485.3 KB]

Mittel-Eckrunge EcoSeries® 400 (nur offene Pritsche)

Bauteil Art.-Nr. Oberfläche
Mittel-Eckrunge EcoSeries® 400 06.000.004.00 KTL schwarz
Zeichnung EcoSeries® 400
06.000.004.00KD - EcoSeries® Mittel-Eckr[...]
PDF-Dokument [307.2 KB]

Mittel-Eckrungen EcoSeries® 500, 600, 800 und 1000

Bauteil Art.-Nr. Oberfläche
Mittel-Eckrunge EcoSeries® 500 06.001.012.00 KTL schwarz
Mittel-Eckrunge EcoSeries® 600 06.002.017.00 KTL schwarz
Mittel-Eckrunge EcoSeries® 800 06.003.009.00 KTL schwarz
Mittel-Eckrunge EcoSeries® 1000 06.004.007.00 KTL schwarz

Zubehör

Rungenlager

Bauteil Art.-Nr. Oberfläche
Rungenlager 06.001.001.30 KTL schwarz
06.001.001.32 feuerverzinkt
06.001.001.36 roh
Bef.-Material (je 2x pro Rungenlager, nicht im Lieferumfang enth.)

Zyl.-Schraube M12x45 - 12.9

nach DIN 912

06.000.000.45 zinklamellenbesch.

Skt.-Mutter M12 - KL. 10

mit Klemmteil nach DIN 982

06.000.000.46

verzinkt
Scheibe 13 - St nach DIN 125 06.000.000.47 verzinkt
Zeichnung
06.001.001.30KD - Rungenlager.pdf
PDF-Dokument [52.8 KB]

Schraubmontage Rungenlager:

Bitte Güte der Befestigungsmittel und Anzugsmomente beachten! (siehe Einbauanleitung DSP, Seite 7)

Zentrierstücke für Eigenbau-Spriegel (ab EcoSeries® 500 verwendbar)

Bauteil Art.-Nr. Oberfläche
Zentrierstück 06.001.001.45 roh

Zentrierstück mit Gew.-Bohr. M6

für Schieberungen-Konfiguration

06.001.001.48 roh
Zeichnung 06.001.001.45
06.001.001.45KD - Zentrierstück.pdf
PDF-Dokument [120.7 KB]
Zeichnung 06.001.001.48
06.001.001.48KD - Zentrierstück mit M6 G[...]
PDF-Dokument [126.8 KB]

Schraub-Verschlusstaschen für Spannverschlüsse

mit Ladungsdruckerkennung, symetrisch für beidseitige Verwendung

06.001.001.44

für Seitenanbau

06.001.001.49

für Eckanbau

Bauteil Art.-Nr. Oberfläche
Rungentasche, anschraubbar 06.001.001.44 KTL schwarz
Eck-Rungentasche H=26(*), anschraubbar 06.001.001.49 KTL schwarz
Zeichnung 06.001.001.44
06.001.001.44KD - Rungentasche, Anschrau[...]
PDF-Dokument [55.8 KB]
Zeichnung 06.001.001.49
06.001.001.49KD - Eckrungentasche 26 mm,[...]
PDF-Dokument [124.3 KB]

Eckanbau:

(*) H=26 für innen glatte sowie für alle EcoSeries® Heck-BW-Einfassungen (siehe Zubebör weiter unten).

Bef.-Material für schraubbare Verschlusstaschen

06.001.012.19

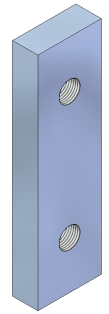

Gewindeplatte

06.001.012.20

Senkschraube

Bauteil Art.-Nr. Oberfläche
Gewindeplatte 20x8-2xM8-40 06.001.012.19 verzinkt
Senkschraube M8x25-8.8 nach DIN 7991 06.001.012.20 verzinkt

Niet-Verschlusstasche für Vertikalverschlüsse (nur Seitenanbau)

mit Ladungsdruckerkennung, symetrisch für beidseitige Verwendung

Bauteil Art.-Nr. Oberfläche
Rungentasche R/L, annietbar 07.007.000.20 KTL schwarz
Zeichnung
07.007.000.20b-KD - Rungentasche R+L für[...]
PDF-Dokument [162.4 KB]

Bef.-Material für nietbare Verschlusstaschen

Bauteil Art.-Nr. Oberfläche

Avdel-Monobolt mit Senkkopf

02761-00821 - Ø6,4 x 26,4 - St/St

Klemmbereich 3,17 - 12,07 mm

06.000.004.10 verzinkt

EcoSeries® Heck-BW Einfassungen

Bauteil Art.-Nr. Oberfläche
EcoSeries® BW-Einfassung 415 10.000.000.40 pressblank
EcoSeries® BW-Einfassung 515

10.000.000.50

pressblank
EcoSeries® BW-Einfassung 615 10.000.000.60 pressblank
EcoSeries® BW-Einfassung 815 10.000.000.80 pressblank
EcoSeries® BW-Einfassung 1015 10.000.000.10 pressblank
Zeichnung
10.000.000.00 - EcoSeries® BW-Einfassung[...]
PDF-Dokument [640.8 KB]
Profilquerschnitt
10.000.000.99KD - EcoSeries® BW-Einfassp[...]
PDF-Dokument [92.4 KB]

Alle Angaben ohne Gewähr. Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor. Bitte nehmen Sie mit uns Kontakt auf und fordern Sie aktuelle Informationen oder Zeichnungen an.
