Sicherheits-Scharniere, leichte Baureihe

Scharnier 32-16 (Standardkombination)

Bauteil
Art.-Nr.
Oberfläche
Scharnierbolzen 32 mm 08.001.005.00 verzinkt
Lagergehäuse 16 mm 08.001.003.00 verzinkt

Scharnier 38-16

Bauteil
Art.-Nr.
Oberfläche
Scharnierbolzen 38 mm 08.002.001.00 verzinkt
08.002.006.00 KTL schwarz
Lagergehäuse 16 mm 08.001.003.00 verzinkt

Scharnier 32-18

Bauteil
Art.-Nr.
Oberfläche
Scharnierbolzen 32 mm 08.001.005.00 verzinkt
Lagergehäuse 18 mm 08.002.002.00 verzinkt
08.002.007.00 KTL schwarz

Scharnier 38-18 (Standardkombination)

Bauteil
Art.-Nr.
Oberfläche
Scharnierbolzen 38 mm 08.002.001.00 verzinkt
08.002.006.00 KTL schwarz
Lagergehäuse 18 mm 08.002.002.00 verzinkt
08.002.007.00 KTL schwarz

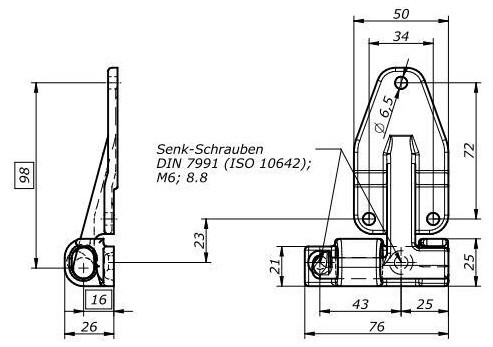

Aufbau-Scharnier 98-16

Bauteil
Art.-Nr.
Oberfläche
Aufbau-Scharnierbolzen 98 mm 08.002.003.00 verzinkt
Lagergehäuse 16 mm 08.001.003.00 verzinkt

Aufbau-Scharnier 98-18

Bauteil
Art.-Nr.
Oberfläche
Aufbau-Scharnierbolzen 98 mm 08.002.003.00 verzinkt
Lagergehäuse 18 mm 08.002.002.00 verzinkt
08.002.007.00 KTL schwarz

Zubehör

Gewindeplatte 18 x 6 x 80 - 2 x M6 - 50

verwendbar mit den Scharnierbolzen 32 mm und 38 mm aus der leichten Baureihe

Zeichnung
08.005.001.00 - Gewindeplatte 18x6x80 - [...]
PDF-Dokument [228.4 KB]
Bauteil Art.-Nr. Oberfläche
Gewindeplatte 18 x 6 x 80 - 2 x M6 08.005.001.00 verzinkt

Alle Angaben ohne Gewähr. Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor. Bitte nehmen Sie mit uns Kontakt auf und fordern Sie aktuelle Informationen oder Zeichnungen an.
