Spriegel-System 120 XL

verwendbar mit unseren Klapprungen ab 500 mm

  • Adaptierbar auf die marktüblichen Dachsysteme
  • Lichte Durchladehöhen von 2355 mm bis 3475 mm möglich
  • Längeneinstellung in 5 mm Schritten
  • Kostengünstige und zeitsparende Nietmontage
  • Code XL zertifiziert (DEKRA) bis 27 to Nutzlast (3 Mittelrungen / 4 Felder)
  • Zusätzliche Stabilität durch kontinuierlich verbesserte Konstruktion
  • In gewünschter Konfiguration "einbaufertig" montiert lieferbar

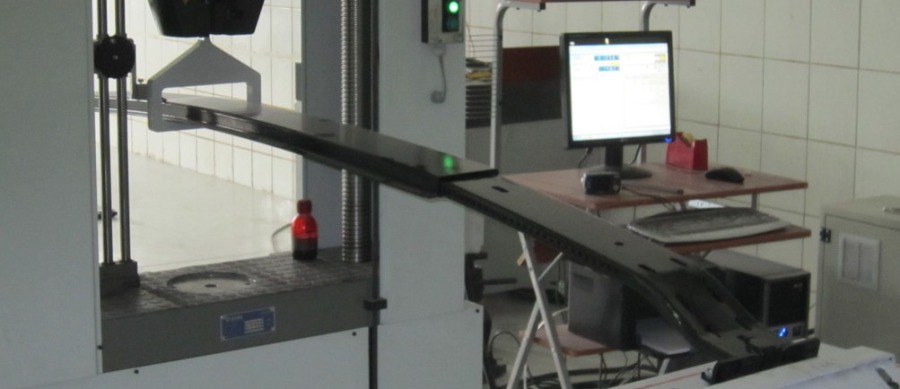

Code XL Biegetest mit der DEKRA - erster Konstruktionsstand, Dezember 2010

Systemübersicht

Teileliste

Pos. Bauteil Art.-Nr.

Oberfläche

Gew.

(kg)
1 EcoSeries® Mittel-Eckrunge 500 06.001.012.00 KTL schwarz 9,573
Dito 600 06.002.017.00 KTL schwarz 10,781
Dito 800 06.003.009.00 KTL schwarz 13,015

2

 Rungenlager 06.001.001.30 KTL schwarz 0,982
06.001.001.32 feuerverzinkt
06.001.001.36 roh
3 EcoSeries® Multispriegel XL Basisteil 06.010.002.00 KTL schwarz 13,436
4 Lattentasche (geschweißt) 01.001.001.20 verzinkt 0,266
5 Avdel Hemlok Ø6,4 x 17 06.010.002.06 verzinkt 0,009
6 EcoSeries® Multiskop-Laufwagen XL, gekröpft mit Rollenplatte montiert 09.040.001.00 KTL schwarz 8,764
7 EcoSeries® Multiskop-Laufwagen XL, gerade 09.040.000.00 KTL schwarz 6,735
7.1 BG Rollenplatte 09.020.000.20 KTL schwarz 0,349
Skt.-Schraube M8 x 16 - DIN 933 (2x) 09.040.000.03 verzinkt 0,012
Skt.-Mutter M8, selbsts. - DIN 982 (2x) 09.020.000.08 verzinkt 0,007
8 Rechteckrohr-Adapter (Edscha/Sesam) in Vorbereitung KTL schwarz 6,737
9 T-Adapter (Kinnetop) in Vorbereitung KTL schwarz 6,637
9.1 T-Aufnahme 120 mm 06.010.001.12 roh 0,311
10 Avdel Monobolt Ø6,4 x 23,7 06.010.001.24 verzinkt 0,010
alternativ: Avdel Hemlok Ø6,4 x 17 06.010.002.06 verzinkt 0,009

Alle Angaben ohne Gewähr. Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor. Bitte nehmen Sie mit uns Kontakt auf und fordern Sie aktuelle Informationen oder Zeichnungen an.
